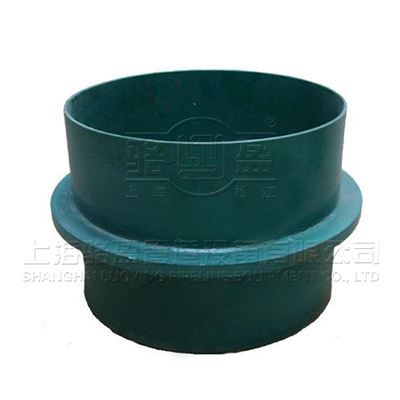

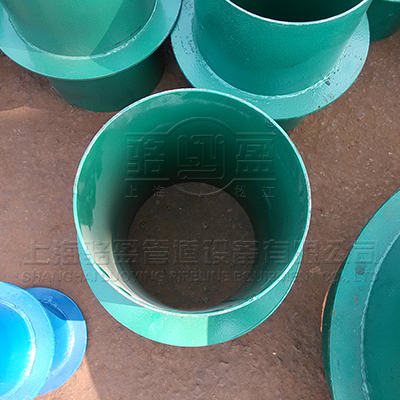

02S404剛性防水套管B型

防水套管又叫穿墻套管,穿墻管。防水套管分為剛性防水套管和柔性防水套管。兩者主要是使用的地方不一樣,柔性防水套管主要用在人防墻,水池等要求很高的地方,剛性防水套管一般用在地下室等管道需穿管道地位置。防水套管在使用中面對不同的穿墻管材質的工作:

  • 【產品別名】:剛性防水套管B型
  • 【產品規格】: DN50-DN2000
  • 【產品】:
  • 【適用范圍】: 地下工程,化工,鋼鐵,建筑,自來水等
  • 【產品材質】: 碳鋼,不銹鋼,球墨鑄鐵
在線咨詢 銷售熱線:021-622-00727

產品介紹

1.防水套管圖集按結構形式分為柔性防水套管(A、B型)、剛性防水套管(A、B、C型)及剛性翼環三種類型。

2剛性防水套管適用于穿構(建)筑物外墻。Ⅰ型密封圈適用于一般防水要求,Ⅱ型適用于較嚴密的防水要求。適用溫度范圍:-20℃~+80℃。當穿墻管與泵或增壓設備的進出管道連接時,宜在連接處設置柔性連接。

3.剛性防水套管適用于管道穿墻處不受管道振動和伸縮的構(建)筑物。對于有地震設防要求的地區,如采用剛性防水套管,應在進入池壁或建筑物外墻的管道上就近設置柔性連接。B型適用于球墨鑄鐵管及鑄管。

性能特點

剛性防水翼環適用于管道穿墻處不受管道振動和伸縮的構(建)筑物,適用于管道穿墻處空間有限或管道安裝先于構(建)筑物或管道的更新改造。對于有地震設防要求的地區,如采用剛性防水翼環,應在進入池壁或建筑物外墻的管道上就近設置柔性連接。

上海防水套管選型或加工時,應滿足管路設計工況及安裝的要求,必要時,上海防水套管的穿墻壁厚、軸向推力等應經結構工程師確認。

國標02S404防水套管的安裝位置應盡量避開沉降縫、伸縮縫或二個較近距離的構(建)筑物。特殊需要時,經由結構工程師選用。

當穿墻管的材質和外徑等超出防水套管圖集范圍,應注意對國標S404防水套管的結構形式、尺寸及縫隙內采用的填料等進行必要的調整和修正.

技術參數

DN

D1

D2

D3

D4

δ

k

50

60

80

114

225

3.5

10

65

75.5

95

121

230

3.75

10

80

89

110

140

250

10

100

108

130

159

270

4.5

10

125

133

155

180

290

10

150

159

180

219

330

10

200

219

240

273

385

12

250

273

295

325

435

12

300

325

345

377

500

10

14

10

350

377

400

426

550

10

14

10

400

426

445

480

600

10

14

10

450

480

500

530

650

10

14

10

500

530

550

590

730

10

16

10

600

630

660

690

830

10

16

10

700

720

750

790

920

10

16

10

800

820

850

880

1020

10

16

10

900

920

950

980

1120

10

16

10

1000

1020

1050

1080

1230

10

16

10

1200

1220

1250

1290

1430

12

20

12

1400

1420

1450

1490

1630

12

20

12

1600

1620

1650

1690

1830

14

20

14

1800

1820

1850

1900

2040

16

20

16

2000

2020

2050

2100

2240

16

20

16
